LOVEM流程设计方法
作者:姚波
来源:yaobo.work
时间:2022-09-10 23:19:03
导读:流程建模方法介绍系列之一。注意,这里谈到的只是流程建模,不涉及业务的设计。
LOVE模型是流程建模最常见的方法之一,起源于IBM,鉴于该种建模方式流传最广、也最为简单,目前大家用的基本都是这种模型。以下就LOVEM做概要介绍:

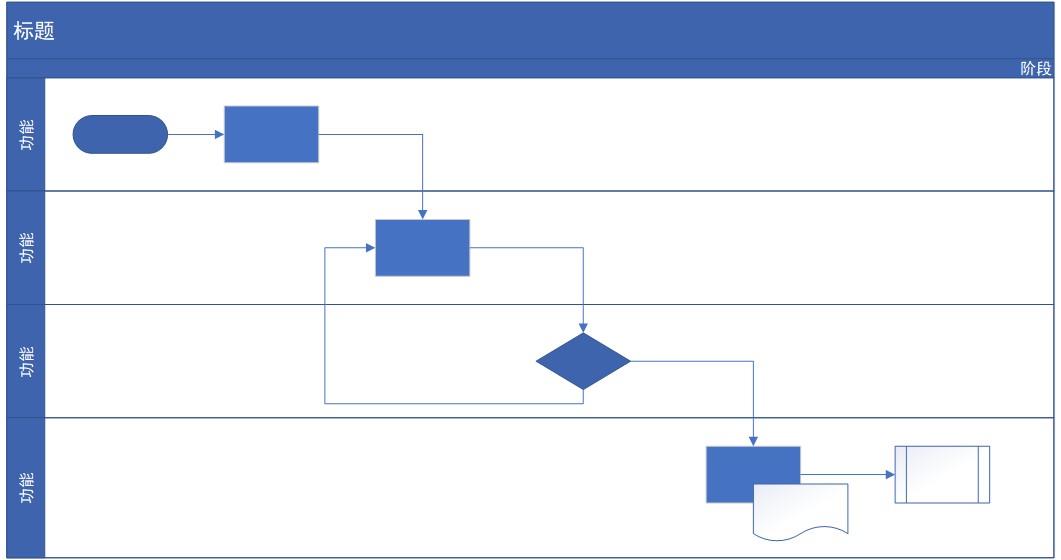

一、支持横纵向泳道建模:
二、建模符号:
三、建模总体原则:从上到下、自左向右
四、建模过程中遵循的一些规范要求:

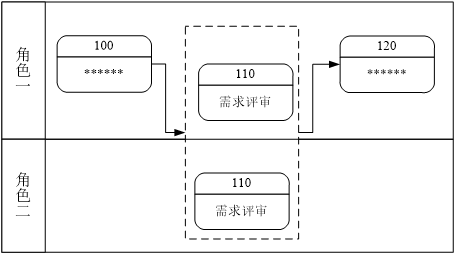

1、多个角色共同完成同一事务的处理方法:
2、多角色同时开展一项工作,但各自完成不同事务,则使用协同框、各自编号:

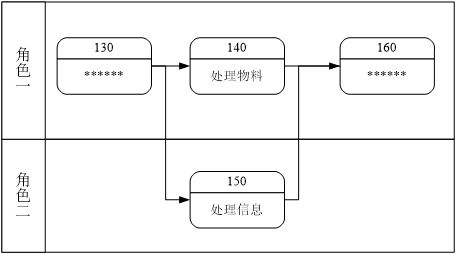

3、前序事项完成后触发后续不同角色同时开展多项工作,不用用协同框、各自编号(注意连线方式的区别):

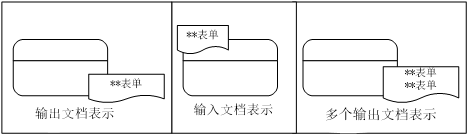

4、活动节点文档输入输出,遵循输入挂左上角、输出挂右下角的方式:
备注:
1、上述概要介绍仅是流程建模中的最基本知识,但一条高质量的流程,不可能是脱离业务的,因此首先需要想清楚业务如何多快好省的开展,其次才是通过流程图固化好的业务开展方式;
2、流程建模,是为了承载业务设计方式,因此好的流程图不但要承载好的业务运作方式,还要简单易读,这就包括图面的整洁合理、连线不纵横交错、图标摆放合理等,因此在掌握流程图绘制基本知识的基础上,更需要流程设计人员要用心去思考如何设计出更高质量的流程图,这是考验功底的,初学者和资深人员的差别,往往也能在这种细微处体现出来。
