LOVE模型是流程建模最常见的方法之一,但其表达业务逻辑尚不够严谨,结合资深多年从事流程管理、设计流程的感受,认为EPC是业务流程表达的最好方式之一,主要在于其业务逻辑表达清晰,当然,在不做简化的情况下也可能存在流程图篇幅过长的问题。
一、EPC建模和传统LOVEM建模的区别
EPC全程是event driven process chart的简称,含义为事件驱动的流程图。
顾名思义,流程图中强调事件,在建模过程中,EPC流程以事件开始、事件结尾,同时在流程中的每个活动节点均已事件开始、事件结束--这就是EPC和传统LOVEM流程建模最大的差别,通过对每个活动节点触发事件和结束事件的描述,使业务逻辑更清晰的展现。
当然,每个活动节点都表现出事件,显然会拉长流程模型,这就需要企业在选用EPC模型的时候,决定如何对事件进行简化。笔者此前在迈瑞医疗工作时,公司采用的EPC画法,简化策略是普通流程活动略去事件,在关键节点保留事件,如判断类活动后面可能对应不同分支的时候,需要保留事件、首位事件保留。

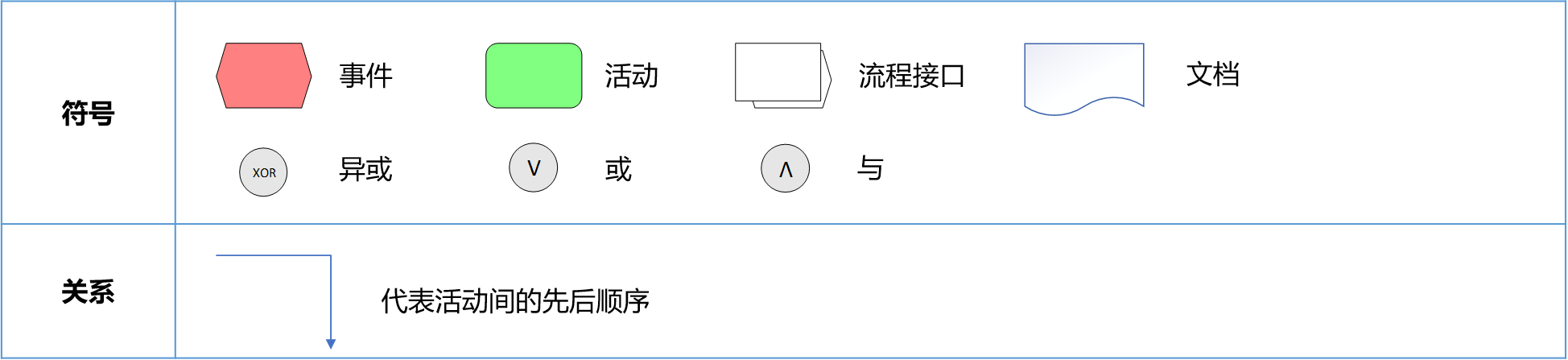

另外,EPC区与LOVEM建模方法的另一显著区别是引入逻辑符号:逻辑与、逻辑异或、逻辑或,这些符号的引入,为有效的提升模型的表达能力带来了便利,当然对初学者而言,也显然引进了复杂度,需要假以时日才能准确掌握。笔者在初学时也非常困惑,但习惯之后,不用逻辑符号就觉得逻辑不清。

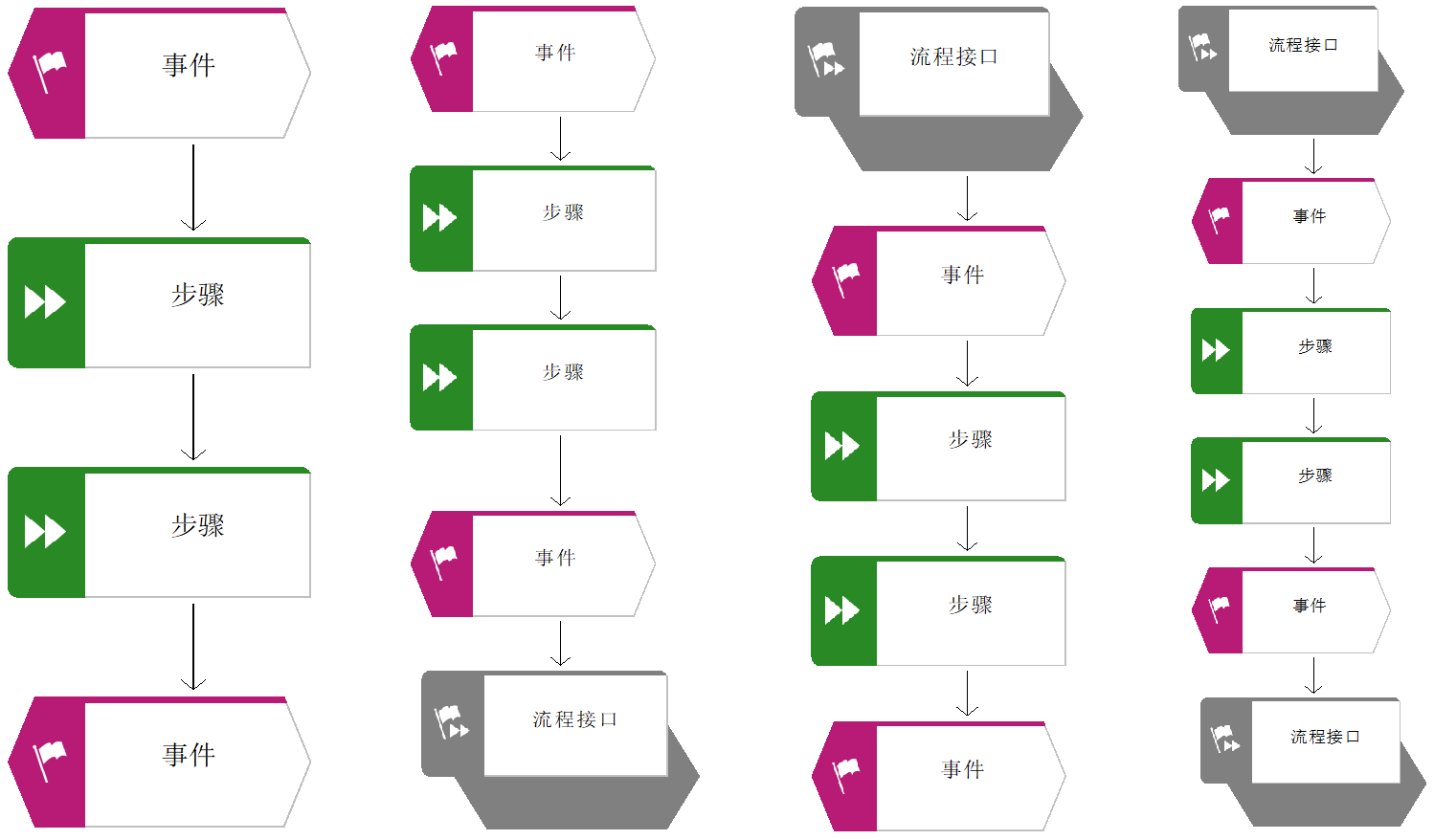

二、EPC支持泳道图和瀑布图
泳道图大家都清楚,横纵向用到均可。
瀑布图,简而言之就是不要泳道直接展现流程活动、角色、输入输出的模式。
如何选择,没有好坏之分,主要在于企业适应哪种表达方式。
三、EPC模型建模规范:
四、建模总体原则:
1、如瀑布式,则遵循自上而下布局方式,鉴于图形可能较长,一般在系统工具中展现时采用,如ARIS

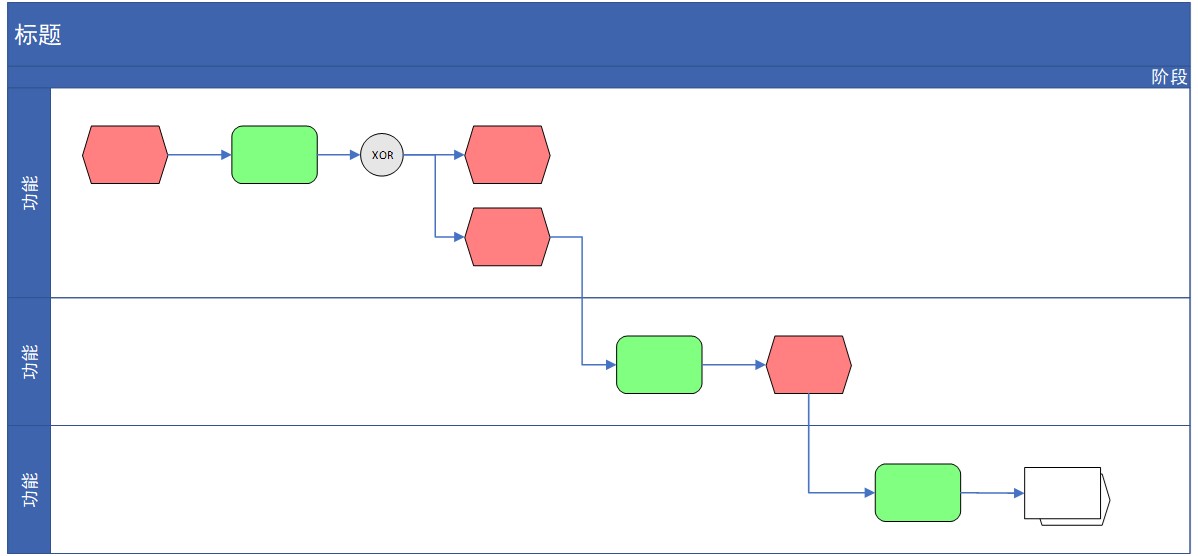

2、如泳道式,仍然遵循自上而下、自左向右的指导原则:
五、建模过程中遵循的一些规范要求:

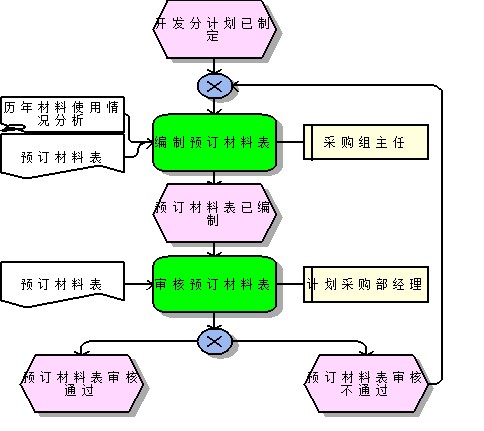

EPC的特点为对事件的描述来更为清晰的展现业务,因此在EPC流程模型中,一定以事件开始、事件结束,过程中的非关键事件额可以省去,这是采用EPC建模必须遵循的原则。以下几种模式是正确的示例:
六、EPC逻辑符号用法补充:
1、逻辑与的常见使用方法:

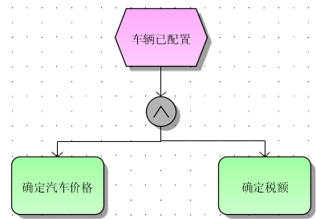

1)一个事件同时触发多个活动:

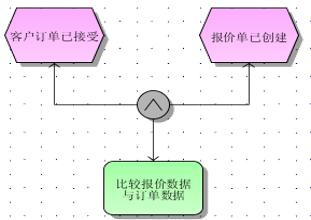

2)多个事件完成后,才能触发下一步活动:
2、逻辑或的常见使用方法:

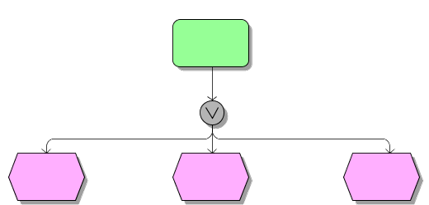

1)一个活动可能产生不同的事件(结果),当然,这本来就代表不确定性,在追求严谨的业务设计中,不是一种好的方式:
2)一种或多种事件触发相应的活动,如客户投诉,不管是收到邮件、还是接到电话,还是电话邮件均收到,都会触发后续的客诉流程。

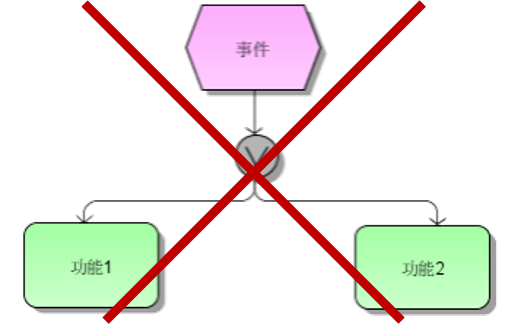

3)错误展示:一个事件后不能使用逻辑或符号:
3、其他:

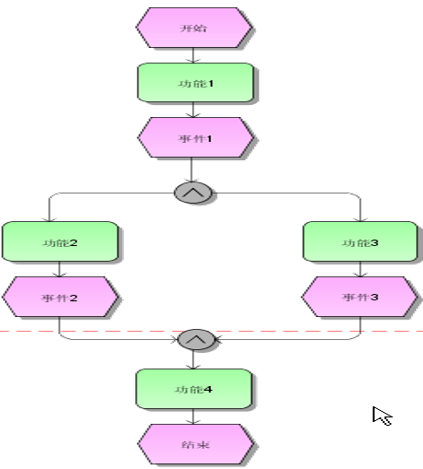

1)逻辑与在有分支的情况下,一般成对使用(并不绝对,如另一分支END的情况下):

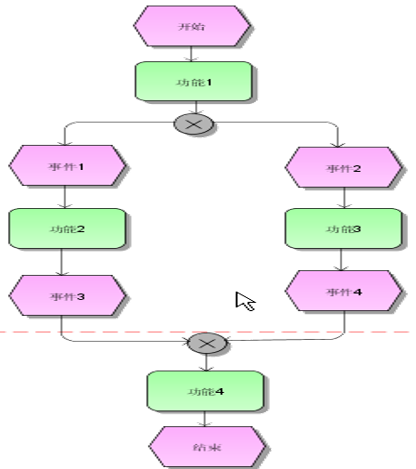

2)逻辑异或在有分支的情况下,一般成对使用(并不绝对,如另一分支END的情况下):

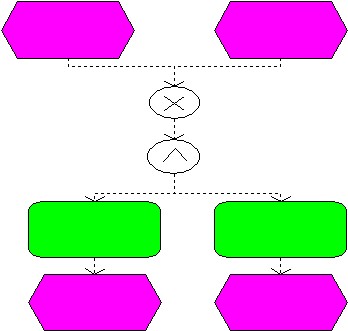

3)逻辑符号不能多进多出:
错误的范例:
正确的范例:
备注:
1、上述概要介绍仅是流程建模中的最基本知识,但一条高质量的流程,不可能是脱离业务的,因此首先需要想清楚业务如何多快好省的开展,其次才是通过流程图固化好的业务开展方式;
2、流程建模,是为了承载业务设计方式,因此好的流程图不但要承载好的业务运作方式,还要简单易读,这就包括图面的整洁合理、连线不纵横交错、图标摆放合理等,因此在掌握流程图绘制基本知识的基础上,更需要流程设计人员要用心去思考如何设计出更高质量的流程图,这是考验功底的,初学者和资深人员的差别,往往也能在这种细微处体现出来。
-
